1、整车参数

1.1外廓尺寸：长10000mm×宽2550mm×高4000mm

1.2额定功率：210kW

1.3比功率：10kW/t

1.4乘员人数：6人

1.5最高车速：90km/h

1.6消防泵流量：60L/s（1.0MPa）

1.7罐体容量：水6T

1.8消防炮射程：水70m

1.9整车满足GB 7956-2014标准，整车在零下40℃环境下正常工作

2、底盘参数

2.1品牌型号：东风EQ1160

2.2驱动型式： 4×2

2.3燃油类型：柴油

2.4最大允许总质量：18000kg

2.5发动机：额定功率：210kW

2.6排放标准：符合国六标准

2.7取力器：原装取力器或夹心取力器

2.8变速箱：手动或自动档

2.9排气管道配备防火帽

3、驾驶室

3.1驾乘室结构：四开门驾乘室或独立乘员室，乘员室设有空气呼吸器架，全员设有安全带，可放置不少于4部6.8L-9L空气呼吸器。乘员室设置上下车扶手和安全扶手。乘员室独立开关照明灯，乘员室带有加热、制冷功能，上下车踏板加装照明装置，并设有防滑措施，乘员室若有下放式踏板应配有闪烁警示灯。

3.2座位设置：6个。

4、消防泵

4.1品牌型号：国际知名品牌

4.2水泵类型：离心式

4.3材质：铸铁泵壳、青铜叶轮、不锈钢泵轴或优于

4.4额定压力：1.0MPa

4.5额定流量：60L/s（1.0MPa）

4.6引水泵：滑片式

4.7最大真空度：85kPa

4.8引水时间：60s

4.9引水高度：7m

4.10安装位置：后部泵室

4.11消防泵的放余水开关应设置到方便操作处。

4.12齿轮箱采用铝合金材质。

5、消防炮

5.1品牌型号：国际知名品牌

5.2炮头：配备直流/开花炮头

5.3操控型式：手动或电控

5.4材质：防腐高强度铝合金，表面喷漆

5.5额定流量：50L/s

5.6喷射距离：水70m

5.7喷射方式：直流、开花

5.8水平工作角度：355°

5.9俯仰角：俯角-15°，仰角70°

5.10若采用电控方式操控，炮身电机应具有防护壳保护

6、罐体

6.1容量：水6T

6.2材质：不锈钢或优于，罐体及阀门采用特殊防腐处理

6.3板材厚度：底板及前后封板4mm，侧板、顶板及隔板3mm

6.4位置：器材箱内部中间

6.5型式：整体内藏式

6.6结构：内部设有纵横隔板，底部设有纵向托梁

6.7固定：两侧配备弹性支撑，安装于副车架上

6.8罐体附件：1个400mm水罐入口孔，配绿色罐盖

2个DN80或1个DN125水罐溢流口

1个液位指示传感器

1个水罐排污口，DN50手动球阀控制

1个DN150水罐出水口

1个DN65由泵向罐内注水口

6.9在罐体最低处应设置排污口，排污口设计应方便操作

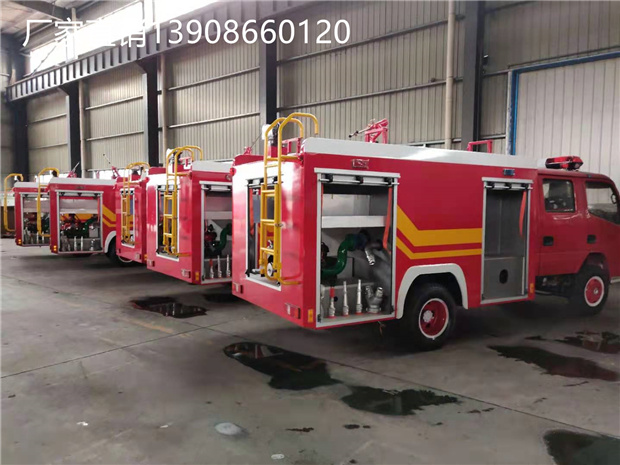

7、器材箱

7.1位置：驾驶室后部，车体两侧

7.2结构：整体式框架车厢，两侧对称，铝合金或优于焊接骨架

7.3内部器材架：铝合金型材或优于，箱体采用耐腐蚀材料或表面经防腐处理，任何部件构建都不应有使人致伤的尖锐突出物或锐利边缘，应为设备器材提供固定夹持装置和空间，器材箱可根据器材需求自由调整。

7.4卷帘门：采用轻型优质铝合金卷帘门结构，左右各2扇，拉杆式，带锁

7.5内部照明： LED白光照明灯带，随卷帘门启闭

7.6翻转踏板：带双重锁定功能，承重150kg，并采用防尘防滑设计，边角采用防撞块设计

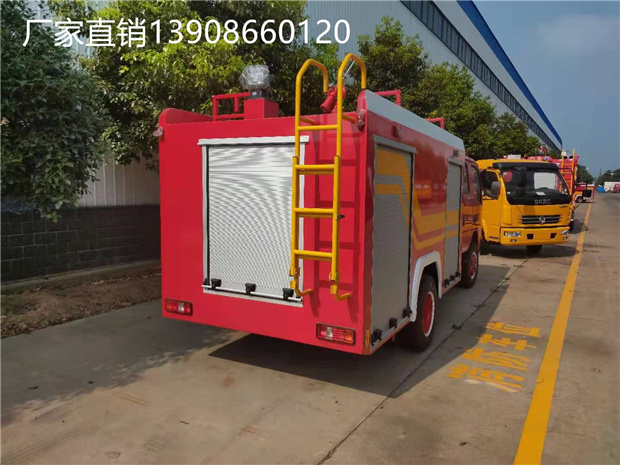

8、泵室

8.1位置：车辆后部，与器材箱相连

8.2结构：铝合金型材或优于

8.3内部器材架：铝合金型材，铝合金隔板

8.4卷帘门：左右各1扇，拉杆式，带锁，车尾为上翻门或卷帘门

8.5内部照明： LED白光照明灯带，随卷帘门启闭

8.6翻转踏板：位于左右卷帘门下部，承重150kg，配有闪烁警示灯

8.7后爬梯：铝合金材质，安装于车体后部，并做防滑处理

8.8其他功能设置：泵房装有燃油取暖炉，可在驾驶室控制启动，燃油取自底盘自身油箱。

8.9所有接口符合用户现有制式，进、出水口采用铜制或优于该材质。整车性能应与吉林地理、气候条件相适应，充分考虑冬季防寒保暖，设有水路吹扫、出水口电加热球阀、泵室暖风等（对供水管路、阀门做防寒处理），能够在-40℃正常工作。配有钢链或优于此材质防滑链一套（每个车轮一个，双轮只配外侧轮一个）。



9、管路系统

9.1材质：所有管路应采用耐腐蚀材质或防腐措施，管路布置便于消防泵及传动机构的维护保养

9.2吸水管路：1个DN150内扣式接口，配有滤网、闷盖及8米吸水管

9.3出水管路： 4个DN80出水管路，带手动阀门，并配有接口及闷盖

9.4外注水管路：车体两侧各设置1个DN80接口的外注水管路，配有接口及闷盖

9.5炮出水管路：配有1个DN100控制阀门

9.6罐注水管路：配有1个DN80控制阀门

9.7放余水管路：放余水位置，应在管路最低点，方便操作位置，阀门尽量加装车底部，管路带有吹扫功能

9.8防寒措施：所有管路应加装防寒措施

9.9其他功能设置：供水自动启闭、受水自动启闭，水泵控制板上或泵室近旁恰当位置带有永久性水泵管路示意图、操作说明及维护保养提示。

10、控制柜及仪表板

10.1便于观察、便于操作的适当位置。

10.2材质：铝合金或优于

10.3工艺：控制柜表面经喷砂及阳极氧化处理

10.4控制柜附件：仪表板照明灯、蜂鸣警报器

10.5控制开关及按键：发动机启动、发动机熄火、发动机电动油门、引水开关、水泵系统控制阀、仪表照明灯、上装总电源开关等。

10.6仪表显示：转速值、真空值、压力值、水位值等

10.7所有操作开关、仪表、器材架及车辆均有符合标准、规范的铭牌标志，显示值采用中国通用图标符号和计量标准，各类标牌要牢固、清晰，便于查看和清洗。



11、外观要求

11.1车辆外观：驾驶室、罐体、围板等外表面为消防红。颜色符合GB7258规定的GB/T3181《漆膜颜色标准》中的R03大红色，整车按照国家要求的消防车涂装标准进行涂装。

11.2车载梯架：顶部设置消防拉梯、单杠梯、挂钩梯一体通用梯架。

11.3梯架拉取方式：1人可在地面独自操作

12、电气系统

12.1电源： 安装有电源总开关

12.2保险：所有电路都应设置保险装置，上装和底盘不共用一个保险装置，消防车所有的电路保险装置应集中放置，电路保险装置应放置在干燥、防水、防尘、避免机械振动和冲击并且维修人员易接触处。

12.3警灯：驾驶室顶部安装有1个LED红色长排警灯

车体两侧上部各安装有3个LED红色频闪灯

车尾上方安装有2个LED红色频闪灯

12.4警灯警报控制器： 功率50W，驾驶室内配有手持扩音控制器

12.5搜索灯： 功率35W，位于车顶后部

12.6工作照明灯： 车体两侧上部各2个，车体后部1个，LED照明

*12.7倒车监视器：驾驶室内安装7寸可视倒车监视器，具有倒车雷达和360°高清行车记录仪（内存不小于64G）；

12.8驾驶室安装有车载电台；与现用频道通用

12.9设置独立乘员室的，配置与驾驶室的通话装置

12.10驾驶室设有USB、12V/24V、220V电源接口。

12.11所有标识和仪表、开关等均采用中文标注

12.12车顶俩侧护板加装照明

12.13车辆加装北斗定位装置，信息能够同步到吉林总队作战指挥平台。

12.14其他设置：根据灭火救援需要，设置警灯控制盒、频闪灯开关、外照明灯、取力器控制开关及指示灯、气路开关、器材箱未关闭警示灯等辅助设备。

12.15快速出动保障系统（用于底盘充电、充气）；并配有相匹配线盘（长度20m），配备车辆快速启动保障系统，可对车辆蓄电池进行智能充电，对制动储气罐进行智能充气补气，可在车辆启动时自动脱落，也可手动分离。保证消防车随时出警需要。）

13、随车资料

13.1底盘操作手册、维护保养手册；

13.2消防车使用说明书；

13.3底盘车架及发动机拓印号；

13.4底盘合格证（可交车时提供）；

13.5消防车合格证（可交车时提供）；

13.6 消防产品认证证书（可交车时提供）；

13.7工信部公告（可交车时提供）

13.8随车器材明细；

13.9所配备总成及附件的合格证和使用说明书。

13.10底盘进口报关单（如有）

13.11上装电气原理图

13.12消防泵使用说明书

13.13消防炮使用说明书
