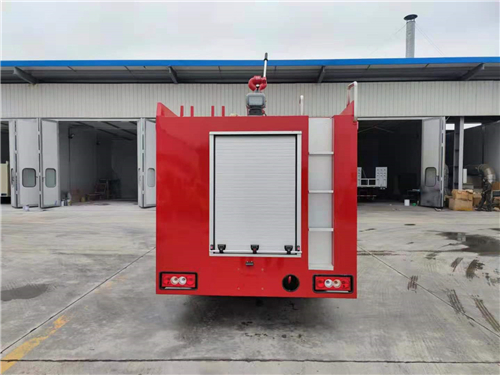

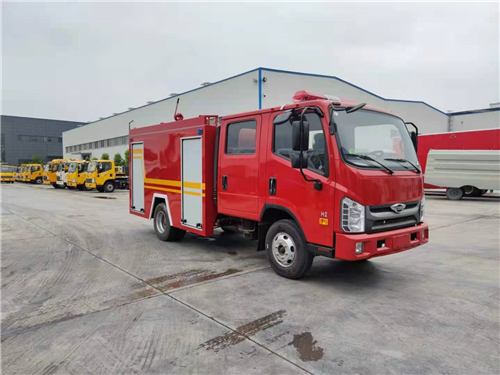

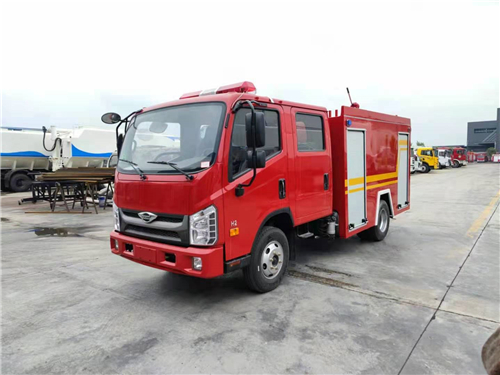

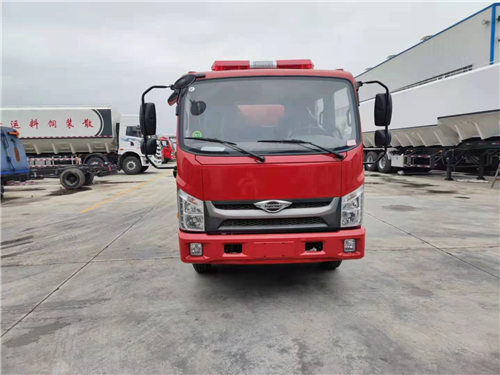

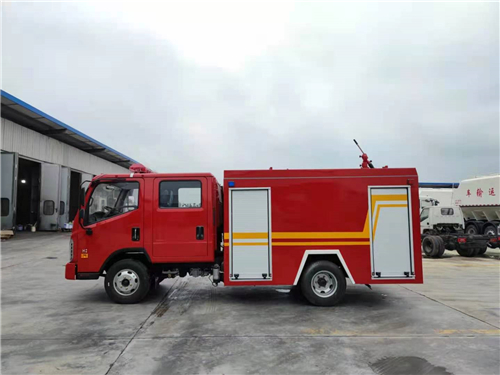

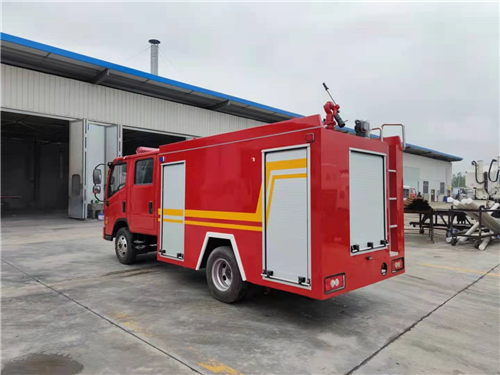

一、参考图片

　　二、参数要求
　　1、整车
　　1.1 外形尺寸：长×宽×高（mm）    6885×2250×3090，±10%
　　1.2 满载总质量（kg）：             10205±10%
　　1.3 整车整备质量（kg）：           6300±10%
　　1.4 灭火剂容量（L）：              水：≥3000
　　1.5 乘员人数（含驾驶员）（人）：    ≥6
　　1.6 最大功率（kW/hp）：            151/205
　　2、底盘
　　2.1二类底盘
　　2.2 驱动形式：                     4×2
　　2.3 轴距(mm)：                     3815±10%
　　2.5 接近角/离去角：                17/11
　　2.6 最大允许总质量：               10550kg±10%
　　2.7 最高车速：                     110km/h
　　2.8 最小转弯直径：                 ＜15米
　　2.9 发动机:                        直列四缸、液冷、增压中冷、高压共轨压燃式发动机
　　最大功率：                     151kW
　　最大扭矩：                     650N.m
　　排放标准：                     国Ⅵ
　　2.10 离合器                        单片、干式、膜片弹簧
　　2.11 变速箱                        手动挡，6个前进挡
　　2.12取力器                         气动控制

　　3、驾驶室
　　3.1结构：改装双排座。
　　3.2座位设置：3+3，其中前排3座，后排3座。后排靠背处设有三个空气呼吸器架。
　　3.3设备：驾驶室内前排中间设置各种开关，控制100W警报器、警灯开关等。
　　4、水泵及管路系统
　　4.1水泵
　　4.1.1压力/流量：               1.0MPa/30L/s
　　4.1.2安装形式：                后置式
　　4.1.3引水器：
　　4.1.3.1型式：                  电动真空泵
　　4.1.3.2最大真空度：            ≥85 kPa
　　4.1.3.3吸深：                  7 m
　　4.1.3.4引水时间：              ≤35s
　　4.2管路系统
　　4.2.1进水口：设1个带手动阀门的DN125水泵外吸口，配有滤网及闷盖。
　　4.2.2注水口：泵房两侧各设1个Φ80mm的罐外注水口。
　　4.2.3出水口：车身两侧各设1个带手动阀门DN80常压出水口。
　　4.2.4放余水管路：为保护水泵及各球阀，在管路中加装放余水球阀。
　　4.2.5冷却水管路：为保护取力器的正常工作，管路中设附加冷却装置。
　　5、消防炮
　　5.1流量(L/s)：              24L/s
　　5.2射程(m)：                水≥45
　　5.3旋转角度：               水平左右各360°，俯仰-7°～60°
　　5.4最大工作压力（MPa）：     1.0
　　6、液罐
　　6.1容量（L）：                  水：≥3000
　　6.2液罐形式：                  内置式水罐，水罐外可放置器材
　　6.3材质：                      PP-C高分子材料
　　6.4设备：                      1个入口孔(450mm)
　　1个溢流装置
　　1个水位传感器
　　1个带阀门的排污口
　　2个外注水口(串顶式)
　　6.5技术要求：符合GB7956.3-2014中4.4.3的有关规定。
　　7、器材箱及泵房
　　7.1材质：铝合金型材。
　　7.2结构：焊接结构；骨架为6061优质铝合金型材，外蒙板为3003H24大红彩铝板，底板及内饰板均采用阳极化处理的LF2防锈平铝板。铝合金平铝板通过高粘接强度密封胶与骨架相连。车顶采用防滑大花纹铝板粘接。
　　7.3器材厢门：每侧三扇铝合金卷帘门，启闭轻便灵活，密封性好，具有防水、防尘等功能。门上设置门锁，器材厢门可通用一把钥匙开启。泵房后侧采用大翻门设计，确保操作员安全。
　　7.4内部结构：最大限度地提高空间利用率和可变性，外形美观，取放器材方便。器材箱内可设置可调节器材盒，内部可配置简易破拆工具。
　　7.5后爬梯：设置高强度铝合金后爬梯。

　　8、仪表板及板上设备
　　8.1驾驶室
　　取力器挂档开关
　　8.2泵房室
　　8.2.1功能开关：
　　仪表电源开关及指示灯
　　引水开关及指示灯
　　器材箱灯开关及指示灯
　　8.2.2仪表：
　　压力表
　　压力真空联用表
　　水位表
　　转速表
　　水温表
　　油温表

　　9、电气系统
　　9.1驾驶室顶部前端装有红色长排警灯，配置100W警报器及警灯警报控制系统；
　　9.2车顶两侧装有 LED 侧照明灯及频闪灯；
　　9.3车顶后部配有不低于 24V、35W LED 遥控搜索灯 1 只；
　　9.4器材厢门两侧内设有LED白光照明灯带，满足整个箱体的照明，照明灯开关与厢门联动。
　　9.5配备360°行车记录仪，驾驶室内设置有7寸显示屏。
　　9.6装有自动充电装置，当底盘电瓶缺电时可以自动充电。保障车辆随时出警。
　　9.7上装电气要求：所有上装电路为独立式附加线路，并设有过载、过流保护。
　　10、喷漆
　　10.1大红色漆：驾驶室、器材箱、泵房（卷帘门除外）
　　10.2白色漆：前保险杠、前后翼子板

　　11、随车文件
　　11.1底盘使用说明书
　　11.2底盘维修手册
　　11.3底盘质量保修卡
　　11.4底盘合格证
　　11.5发动机号码拓印件
　　11.6底盘号码拓印件
　　11.7消防车使用说明书
　　11.8消防车消防器材清单
　　11.9消防车合格证
　　11.10消防车交接清单
　　12、总体技术要求
　　12.1、有操作开关、仪表、器材架及车辆均应有中文标识的铭牌标志及相关使用注意事项说明，所有的标志采用永久性加固黏贴。
　　12.2、整车性能符合GB7956.1《消防车通用技术条件》和GB6245-2006《消防泵》的规定。
　　12.3、消防车符合GB7956.2《水罐消防车》的规定。
　　12.4、整车外廓尺寸、轴荷及质量应符合整车性能符合GB1589-2016《汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值》的规定。
　　12.5、整车外部照明和信号装置应符合GB4785-2007《汽车及挂车外部照明和光信号装置的安装规定》的规定。
　　12.6、所有铆接须保持一定的密度，所有焊缝应牢固、光洁、平整。
