技术规格资料

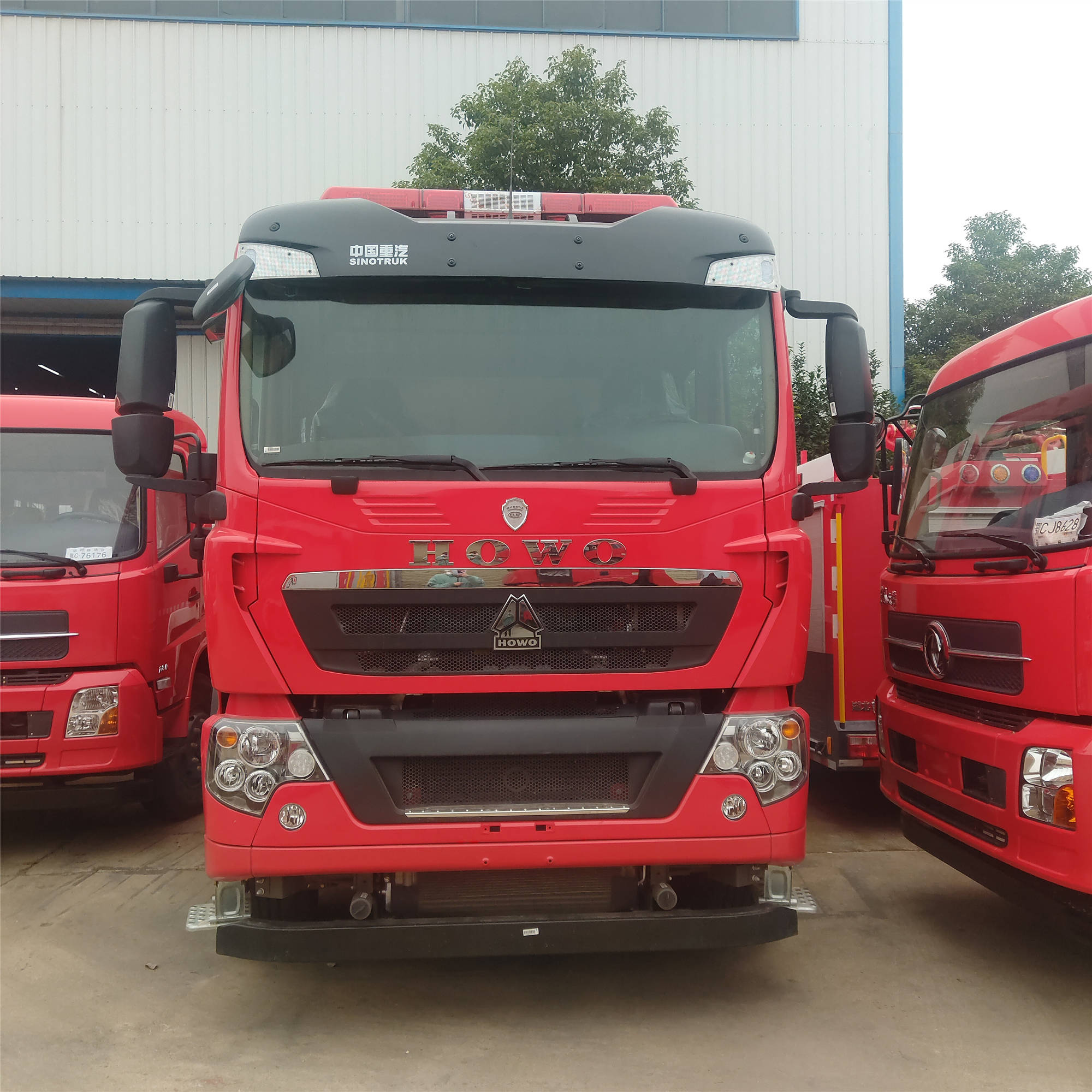

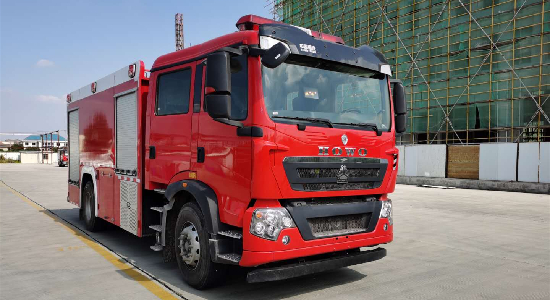

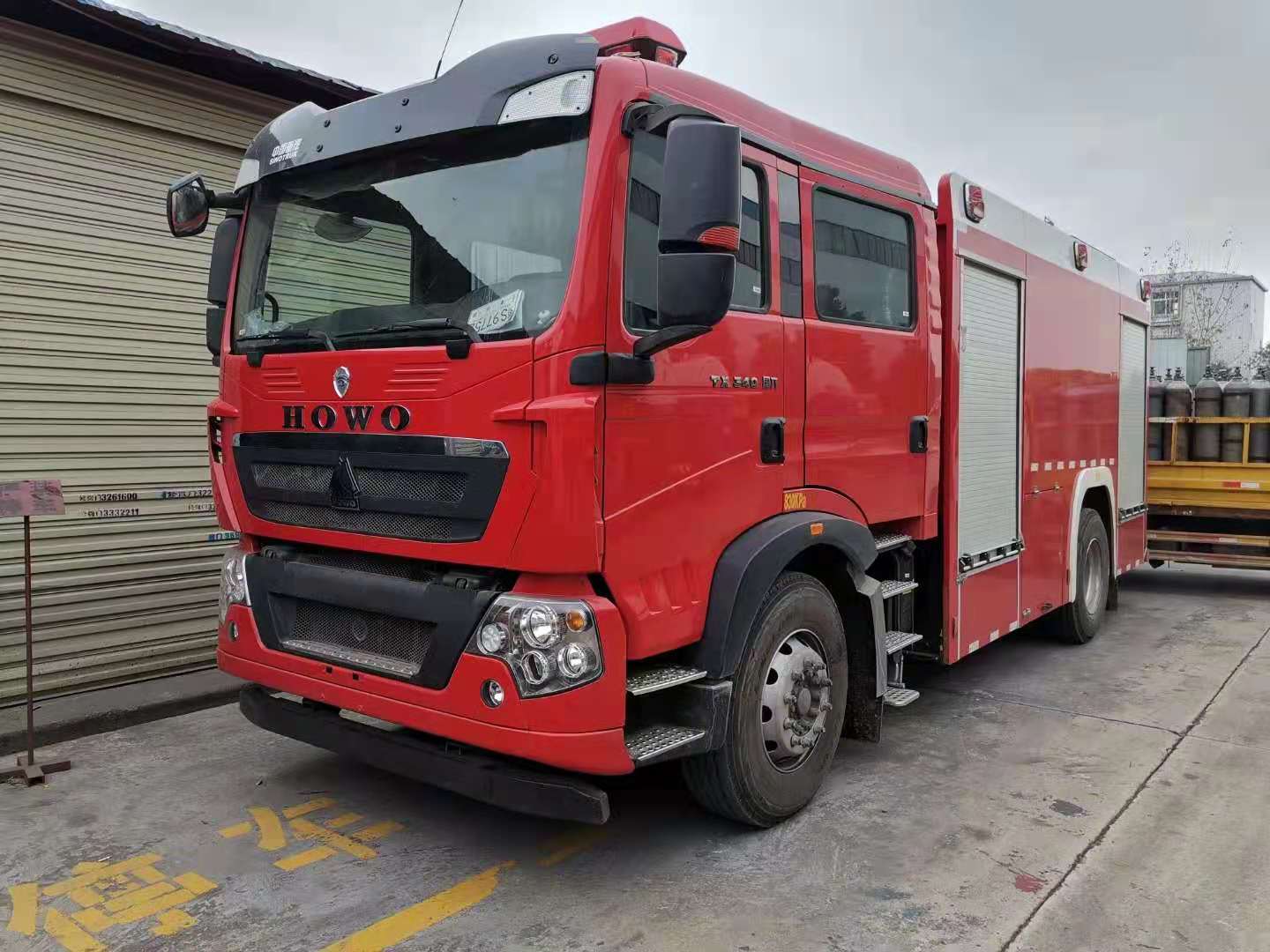

3、驾驶室及乘员室

3.1结构：                 双排加长驾驶室

3.2座位设置：             乘员2+4人

3.3设备：驾驶室内除原车设备外，在后排面设有四人座椅，内嵌有4个9L空气呼吸器固定架。

4、水泵及管路系统

4.1制造商： 上海雄真消防设备有限公司

4.2型号： CB10/80-XZ型常压消防泵

4.3压力/流量： 　　 1.0MPa/80L/s

4.4引水器型式：       活塞引水泵

4.5最大真空度：       ≥85 kPa

4.6引水时间：         ≤60s

4.7空气泡沫比例混合器：

型号：                  PH48/2个

型式：                    手动

   混合比：                   6%

4.8灭火系统

4.8.1吸水管路：2个DN150水泵外吸口，位于车身尾部；1个罐进水管路，装有一只DN150阀门，管路适当部位设有专用橡胶弹性连接装置；

4.8.2炮管路：通过水罐到罐顶有一个DN100的炮管路，中间有一个专用橡胶弹性连接装置；

4.8.3出水管路：车身两侧共设有4个DN80常压出水口；由水泵至水罐有一由DN65阀门控制的注水管路，中间有橡胶连接区段；

4.8.4放余水管路：在管路和水泵最低处方便操作部位设有放余水旋塞，需要时可快速放净系统中的余水；

4.8.5冷却水管路：取力器配有一强制冷却水管路与水泵进出水管路连接，水管中配有阀门，能通过真空作业放尽管路中余水。

4.9水泵传动系统

4.9.1取力器：

     安装方式：             夹心式

      冷却形式：           循环水冷

4.9.2传动轴：

高平衡精度汽车传动轴，采用专用中间支承连接

5、消防炮

5.1型号：             成都威斯特PL64型手动水泡沫两用炮

5.2安装位置：         车顶中部

5.3流量：             64L/s

5.4水射程：           ≥65m

5.5泡沫射程：       ≥60m

5.6回转角度：   水平回转角：      360°

               俯仰回转角：     -7°～45°

6、水液罐

6.1容量（kg）：   水：6000，泡沫：2000

6.2材质：   PP-C高分子材料板

6.3结构：           液罐与附梁采用弹性支撑柔性联接，液罐内设纵、横防荡板

6.4设备： 2个入口孔

2个溢流装置

2个液位传感器

2个带DN50阀门的排污口

4个DN80注水口

1个内注水口

6.5技术要求：       符合GB7956.3-2014中4.4.3的有关规定。

7、副大梁

制    造：上海金盾特种车辆装备有限公司

结构特点：采用优质型钢焊接而成，两纵梁间由若干横梁等强度联接。副大梁与上装间采用支座高强度螺栓联接，保证了原车大梁的受力均匀，提高了大梁的使用寿命，减少了上装部件由于扭曲而造成的变形。

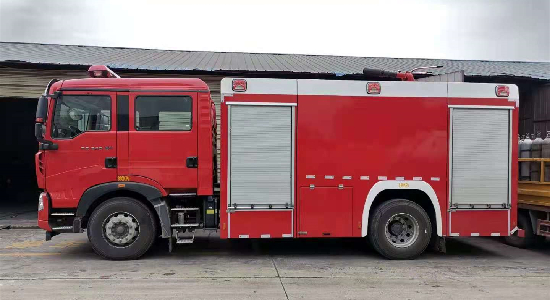

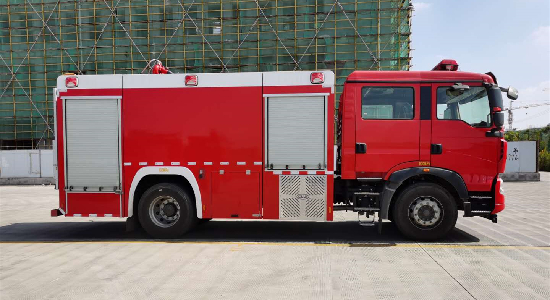

8、车厢、器材箱及泵房

8.1材质：铝合金型材。

8.2结构：焊接，骨架为6061优质铝合金型材，外蒙板为3003H24大红彩铝板，底板及内饰板均采用阳极化处理的LF2防锈平铝板。铝合金平铝板通过高粘接强度密封胶与骨架相连。车顶采用防滑大花纹铝板粘接。

器材厢门及泵房门：采用轻型优质铝合金卷帘门，后泵房门为大翻门，轻便可靠。

8.3内部结构：内骨架采用铝型材搭接技术，能最大限度地提高空间利用率和可变性，可根据用户器材选配各类滑动托架、拖板、抽屉以及高强度的塑料存放盒等放置器材。整个器材箱外形美观,取放器材方便。泵房尾部设有铝合金攀登梯。

8.4脚踏板

8.4.1位置：在卷帘门下方。

8.4.2材质：钢框架覆铝合金花纹板。

8.4.3结构：采用气弹簧加卷帘门锁紧，安全可靠(静载荷＞150kg)。

9、电气系统

位于驾驶室顶端的主警灯为红色长排警灯,配置100W警报控制系统；车厢两侧各安装3个频闪灯，车辆两侧上方配有欧式LED侧照明灯，下方安装安全标志灯；车厢后部安装24V、35W、LED全方位遥控搜索灯1只；按国标要求前后配备有视廊灯及示宽灯等；改装部分电气系统独立走线。

驾驶室安装有行车记录仪及倒车影像；车辆后部装有自动充电装置。

长排警灯         搜索灯        自动充电装置

9.1仪表板及板上设备

9.1.1驾驶室

取力器挂档开关

9.1.2泵房仪表显示：

压力

真空

水位

液位

转速

水温

油温

10、喷漆

大红色漆：器材箱、泵房、罐（铝合金卷帘门除外）

灰色：前方保险杠

11、随车文件

11.1整车操作使用维护说明书（中文）

11.2底盘使用说明书（中文）

11.3底盘操作维修手册（中文）

11.4底盘质量保修卡

11.5底盘合格证、整车合格证、3C标识

11.6发动机号码拓印件

11.7底盘号码拓印件

11.8随车器材清单

11.9消防车跟踪服务卡

11.10消防车交接清单
