发动机参数

发动机型号

发动机生产企业

排量（ml）

功率（kw）

CY4BK551

东风朝阳朝柴动力有限公司

3707

75

排放标准：

国五

燃料种类：

柴油

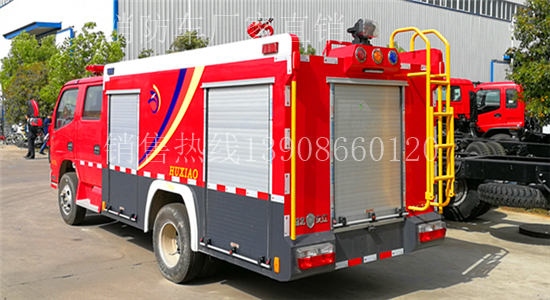

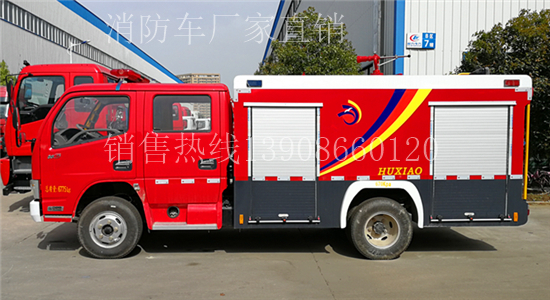

上装结构及性能

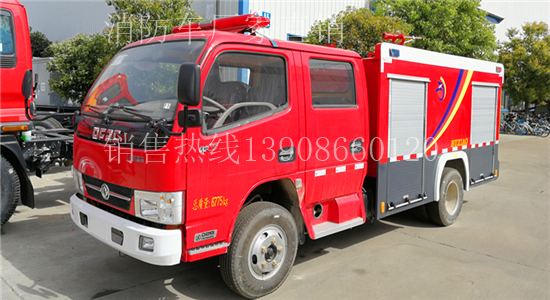

1、驾驶室

结    构：四开门整体平头双排驾驶室，全钢框架焊接结构。后排座位后有空气呼吸器固定架3具。

座位设置：前排2人，后排3人。

翻    转：双油缸液压翻转机构。

设    备：除原车设备外，加装有100W警报器、回转警灯开关、取力器控制开关及指示灯、侧照明灯开关等。

警    灯：驾驶室顶靠前部安装有长排警灯。

2、载液罐

容量： 3350kg

材质：碳钢板（Q235A）经防腐处理。

结构：焊接式结构，内设防荡板，格间留有人孔，符合国家标准。前后封板、两侧壁板、隔板、防荡板均设有可增加强度的梯形折筋。

※ 1 个 入 口 孔 ， 带 快 速 锁 紧 及 开 启 装 置

※ 1 个 液 位 指 示 器

※ 1 个 排 污 口 ， 手 动 阀 控 制

※ 进 入 液 罐 的 内 注 水 管 管 径 为 Φ 50mm

3、消防泵

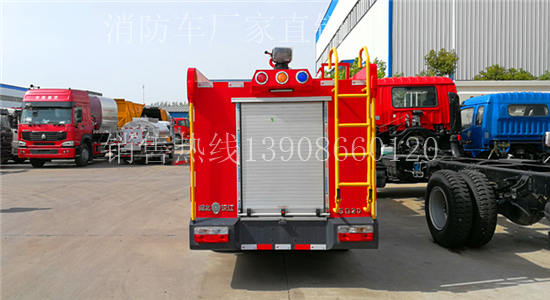

消 防 泵 安 装 形 式 ： 后 置 式

型号 ：上海茸申牌CB10/20 型 常 消 防 泵

流量 ：常 压 20L/s

压力：常压1.0MPa

4、消防炮

型 号 ： 成都威斯特牌PS20 型

工 作 流 量 ： 20L/S

射 程 ： ≥ 40m

回 转 角 度 ： 水 平 360° ， 俯 仰 -30° ～ 80°

5、管路系统

内 进 水 管 路 ： 1 个 Φ 100mm 的 后 进 水 ， 由 罐 体 进 入 消 防 泵 ， 装1只 Φ 100mm 蝶 阀 ， 连 接 液 罐 与 水 泵外 进 水 管 路 ： 泵 两 侧 外 进 水 口 管 径 Φ 100mm， 接 外 吸 管 ， 内 扣管 牙 式 接 口 ， （ 闷 盖 密 封 ） ； 泵 两 侧 双 向 引 水 ， 吸 水 管 Φ 100× 4m(2 根 )

6、取力器

型    式：夹心式

操    纵：电磁阀、气动控制，控制位置位于驾驶室内仪表盘处，并设有指示灯,可表示取力器的接合、分离状态

冷却方式：强制可调式水冷。冷却开关位于泵房内进出水管路上

润滑方式：飞溅式油润滑

7、器材箱及泵房

材质：蒙皮及主骨架采用优质钢板与“车用型钢”，内部器材架采用铝合金型材，内饰底板采用花纹铝板。同时，蒙皮与主骨架采用磷化处理工艺后喷漆，增强防腐能力。

结构：蒙皮与主骨架为焊接结构，内部器材架为铝合金型材专用连接件结构，器材放置空间充足。适当位置采用旋转架等方式，保证器材便于取用。

卷帘门：器材箱左右两侧及泵房左右后三侧都采用带锁卷帘门，把手和锁坚固耐用，不宜变形。均经过水淋密封性能试验，防雨密封性能良好。

车顶护栏：采用栏板式。

8、附加电器系

驾驶室顶部前端为红色长排警灯；

车顶前后配有24V、60W火场照明灯各1只；

车辆两侧上方各配有侧照明灯及爆闪灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合GB4785规定。

警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。

附加仪表、开关集中布置在控制面板上，利于操作。

仪表板上设备：液位表、转速表、压力表、真空表、器材箱灯照明开关等（仪表板设于泵房内）。

9、随车器材及器材布置原则

随车器材：见附表《随车器材配备表》

器材布置原则：

站在地面或踏板上1至2个动作内取用任何器材

器材布置紧凑、装夹牢固，取用方便

使用防锈、防振、防脱落、防划伤的专用夹具固定器材

表中所有器材

10、总体技术要求

整车油漆采用国产优质油漆；

所有操作开关、仪表、器材及车辆均有符合规范的铭牌标志；

整车性能符合GB7956《消防车消防性能要求及试验方法》的规定；

整车性能符合GA39.4-92《水罐消防车通用技术条件》的规定；

整车外观美观大方，平整度符合GA39.4－92《水罐消防车通用技术条件》的规定；

消防泵性能符合GB6245-2006《消防泵》的规定

整车外廓尺寸、轴荷及质量应符合GB1589-2004《道路车辆外廓尺寸、轴荷及质量限值》的规定

整车外部照明和信号装置应符合GB4785-2007《汽车及挂车外部照明和信号装置的安装规定》的规定

所有粘接、焊接牢固，光洁，平整；

车顶设有防护栏板、防滑花纹板；

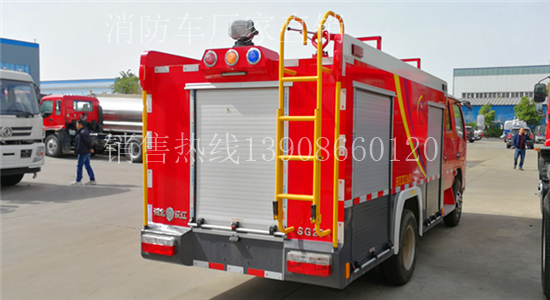

车辆后尾部右侧设有铝合金制作的上下人梯；
