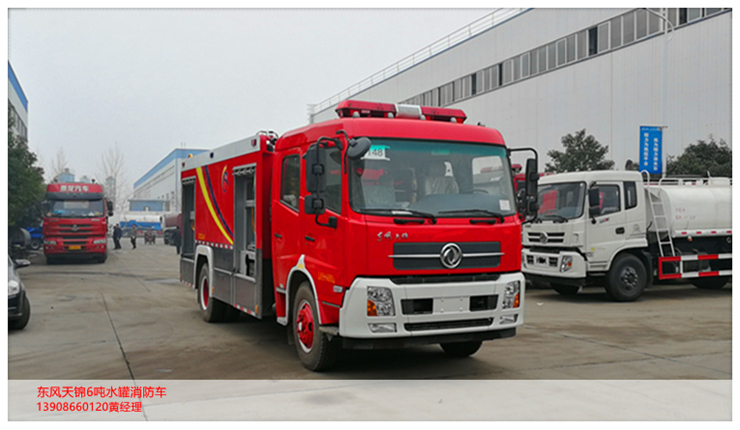

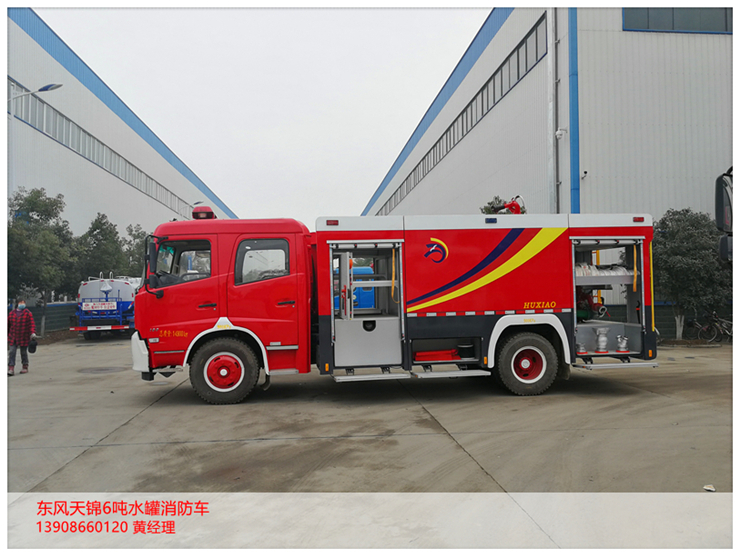

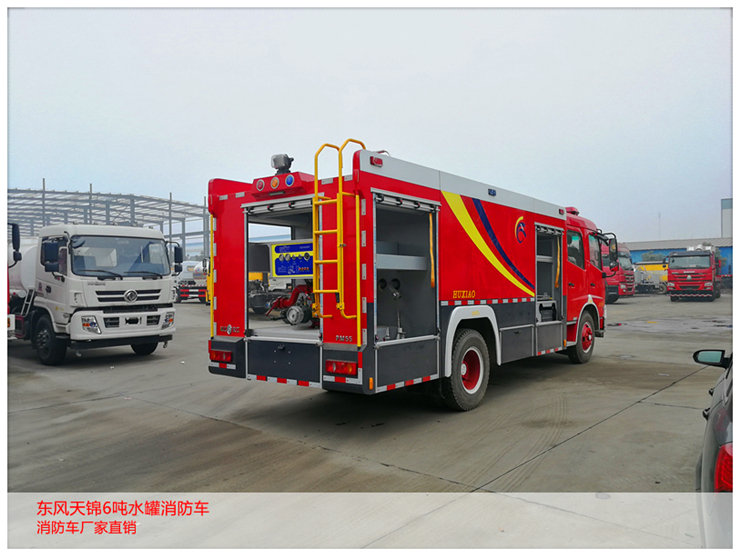

东风天锦国五水罐消防车:东风天锦底盘为东风公司国五旗舰款，是东风公司总部一线产品，双排驾驶室，后排为3人长排座椅，并带有空气呼吸器固定架3具，驾驶室内饰采用东风公司最新式设计，液晶显示屏，豪华座椅，控制台采用人性化设计。该车采用4×2驱动,东风风康明斯ISB180 50电控共轨发动机(WHTC),轴距4700mm,东风6档DF6S900变速箱,4.5T前桥,9T后桥,钢板弹簧片数8/10+8,9.00R20子午胎，原厂空调。上装部分：水罐实际容积6立方，两侧为器材箱，中部为水罐，后部为泵房，水罐为外露罐，共有5扇铝合金卷帘门，罐体上部为防滑底板，安装消防炮，吸水管等。这款车特点是：车辆外形尺寸较小，机动灵活，适用各种环境下消防救援，整车布局合理，消防功能强劲，操作简易，维护保养方便，配备常规消防器材，

产品名称：

水罐消防车

外型尺寸(mm)：

8335x2435x3400

底盘型号：

DFL1160BX1V

货厢尺寸(mm)：

××

总 质 量 ：(kg)

14900

接近/离去角(° )

20/12

额定质量：(kg)

5400

前悬/后悬(mm)：

1430/2205

整备质量：(kg)

9050

最高车速(km/h)：

95

轴荷：

5116/9784

底盘参数

底盘型号：

DFL1160BX1V

批次：

299

轴 数：

2

燃油种类：

柴油

轴 距(mm)：

4700

前 轮 距(mm)：

1880,1900,1920

轮 胎 数：

6

后 轮 距(mm)：

1800,1860,1820

轮胎规格：

9.00R20 16PR

弹簧片数：

7/9+6,8/10+8,10/11+10

发动机参数

发动机型号

发动机生产企业

排量（ml）

功率（kw）

 ISB180 50

 东风康明斯发动机有限公司

5900

132

排放标准：

国五

燃料种类：

柴油

驾驶室：驾驶室、乘员室

①、结构：四开门整体平头双排驾驶室，全钢框架焊接结构，液压翻转机构。后排座位靠背处设有6.8L空气呼吸器固定架4具

②、座位设置：前排2人，后排4人

③、设备：除原车设备外，加装有100W警报器、回转警灯开关、取力器控制开关及指示灯

④、通讯：预留电台电源线桩头

⑤、空调：加装车用空调

⑥、照明：驾驶室内安装有照明灯

⑦、座椅调节：驾驶员座椅高度、前后可调，可根据驾驶员的体重手动调整到最佳的减振效果，副驾驶员座椅前后可调

⑧、乘员室车门最大开启角度：≥75°

水罐（外露罐）：1、装载量：水6000L

2、材质为优质钢板

3、板厚：底板、前封板、后封板、隔板4mm，侧板、防荡板、顶板（防滑花纹钢板）3mm

4、内部结构：焊接式，内设防荡板，网格式结构，格间留有人孔，符合国家标准。

※ 2个入口孔，带快速锁紧及开启装置

※ 1个溢流阀装置

※ 2个液位指示器

※ 2个排污口，手动阀控制

※ 1个空气呼吸阀

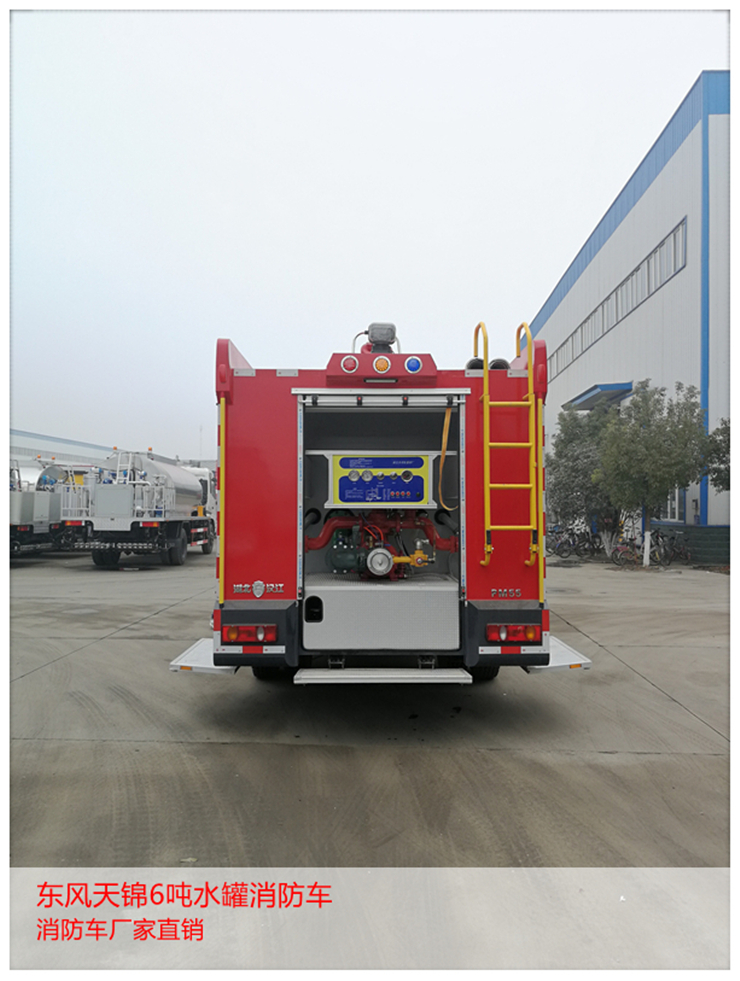

消防泵： ①、型号：CB20.10/40

②、流量：中压20L/s        低压40L/s

③、压力：中压2.0MPa       低压1.0MPa

④、引水时间：≤50s（吸深7m时）

⑤、安装形式：后置式

消防炮：①、型号：PL40

②、流量：40L/s

③、压力：1.0～1.2MPa

④、射程：泡沫≥40m、水≥50m

⑤、回转角度：水平360°，俯仰-15°～80°

取力器：   ①、型式：夹心式

②、操纵：电磁阀控制

③、冷却方式：强制式可调式水冷。

④、润滑方式：飞溅式油润滑
